In een woonhuis of gebouw is de persoonsveiligheid van de netspanning geregeld door middel van een aardlekschakelaar in combinatie met een aardpin. Dat is voor iedereen een gegeven. Maar hoe zit het dan als men gebruik maakt van een wisselstroomopwekker zoals een DC-AC inverter of aggregaat? Deze apparaten genereren immers ook 230VAC.

Zwevend netstelsel
De situatie bij gebruik van een wisselstroomopwekker ligt anders. Een apparaat zoals een inverter, aggregaat etc is namelijk een zogenaamd zwevend net. Dit benodigt een andere aanpak qua persoonsveiligheid dan in een normale situatie zoals in een gebouw. Maar dat neemt niet de verplichting weg om zorg te dragen voor de veiligheid van de personen die werken met de inverter/aggregaat. Dit staat daarom ook voorgeschreven in de NEN1010.

Mobiele units
Inverters en aggregaten worden veel ingezet in verrijdbare/verplaatsbare units zoals bijvoorbeeld mobiele werkplaatsen (bedrijfswagens), marktwagens, brandweervoertuigen en schafketen. Zolang men alleen in de unit gebruik maakt van de 230VAC, dan kan er gebruik worden gemaakt van een speciale (dure) aardlekschakelaar (klasse B). Echter als men de 230VAC spanning naar buiten brengt of men gaat buiten de unit met de aangesloten apparaten aan het werk, dan is er maar één juiste oplossing om 100% veilig te werken. Dit is een zogenaamde isolatiebewaker. Een aardlekschakelaar (geen enkel type) voldoet niet in deze situatie! Een isolatiebewaker wordt eenvoudig tussen de 230VAC uitgang van de wisselstroomopwekker en de verbruikers gemonteerd.

Gevolgen
Als er een ongeluk gebeurt omdat er geen isolatiebewaker aanwezig is, heeft dit zéér ernstige gevolgen. De 230VAC zal namelijk niet afgeschakeld worden indien iemand hier mee in aanraking komt. Bovendien komt de verantwoordelijkheid van de eigenaar van de unit èn van de installateur om de hoek kijken. Met de installatie van slechts één apparaatje is dus de hele kwestie rondom de persoonsveiligheid opgelost. Een isolatiebewaker is ook het enige apparaat wat volledige dekking geeft, voor zowel binnen de unit als buiten de unit.

Overige toepassingssituaties
Bovenstaande norm is van toepassing op voertuigen en verrijdbare/verplaatsbare units, die bedrijfsmatig worden ingezet. Caravans, campers, etc. vallen buiten de wettelijke verplichting, maar de omstandigheden zijn natuurlijk identiek. Relatief nieuwe opkomende toepassing van inverters zijn de strandhuisjes, ‘tiny’ huisjes, tuinhuisjes etc. Hier is geen sprake van een mobiele unit. Omdat een aardpin niet gebruikt kan worden aangezien men te maken heeft met een zwevend net, is ook hier een isolatiebewaker een kant en klare veilige oplossing.

Vijf standaard modellen
Ons standaard assortiment betstaat uit een vijftal modellen, welke allen geheel conform de NEN1010 voorschriften werken.

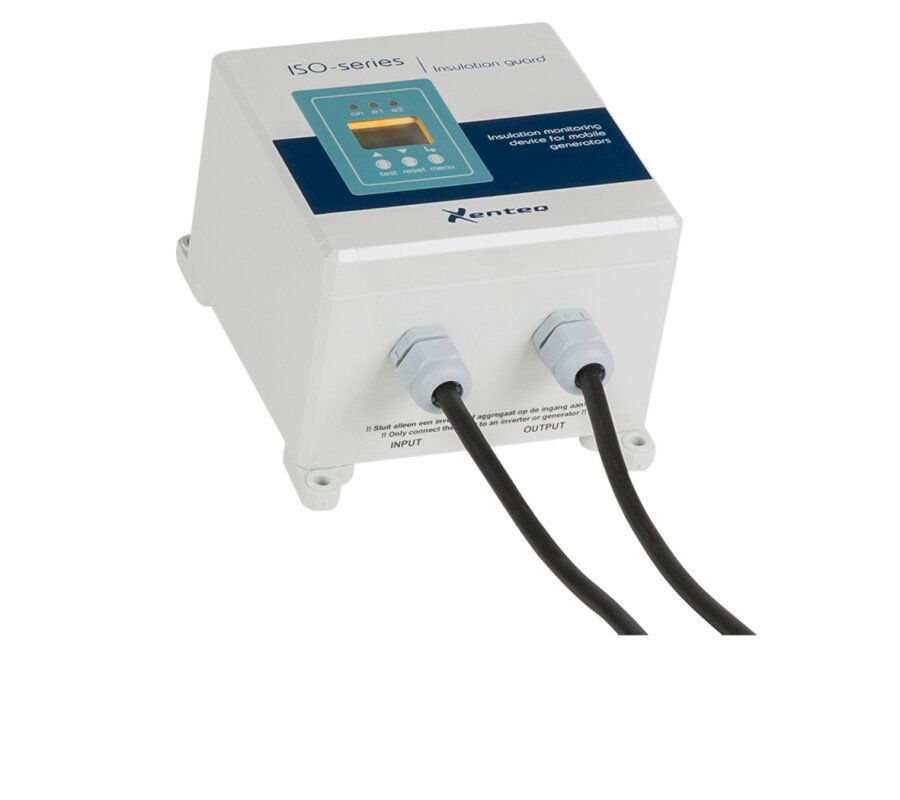

- ISO 230-16 en ISO 230-25 met vaste kabels, perfect voor inbouw
- ISO 230-16PP (plug and play) is voorzien van een WCD uitgang waar de verbruiker rechtstreeks op aangesloten kan worden.
- ISO 230-16C en ISO 230-25C: nodig als men de isolatiewachter gaat gebruiken bij met een COMBI apparaat (inverter en acculader in één) ofwel een inverter met geïntegreerd omschakelrelais.

Klantspecificatie
Wij kunnen onze isolatiewachter ook geheel naar uw wens bouwen. Bijvoorbeeld in hogere vermogens, een andere wisselspanning en bijvoorbeeld met één of meerdere ingebouwde installatie automaten. Wij staan graag voor u klaar om uw wensen verder te bespreken. Neem eens een kijkje in onze portfolio. Daar ziet u enkele voorbeelden van klant specifieke isolatiewachters die wij gebouwd hebben.

Onze waardelabels
Onze waardelabels
Onze waardelabels
Onze waardelabels

Specificaties

Artikelnr.SysteemspanningMax. belastingAfmetingenGewicht
ISO 230-16230Vac16Amp. (3650Watt)12,2x12x8,6 cm
1,1 kg
ISO 230-16PP230Vac16Amp. (3650Watt)12,2x12x8,6 cm
0,9 kg
ISO 230-16C230Vac16Amp. (3650Watt)12,2x12x8,6 cm
1,2 kg
ISO 230-25230Vac25Amp. (5750Watt)12,2x12x8,6 cm
1,1 kg
ISO 230-25C230Vac25Amp. (5750Watt)12,2x12x8,6 cm
1,2 kg

Downloads

NL - Folder ISO-serie.pdf > Download
NL - Techn. specs ISO-serie V2.pdf > Download
NL- Aansluitschema ISO-series.pdf > Download
NL-EN-DE - Manual ISO-series V1.9.pdf > Download
